GNCD930系列岩屑甩干机是钻井泥浆不掉落地的核心设备之一,常用于油基泥浆,和复合机泥浆岩屑甩干处理。通常油基泥浆在岩屑甩干机处理前含油量在20%左右,经过岩屑甩干机处理后,可以使得钻屑含油量降低到5%以内。冠能固控是国内较早研发岩屑甩干机的企业,冠能岩屑甩干机经过5代持续改进,更适用于各种复杂工况,使用效果好,耐用寿命长。冠能岩屑甩干机已经远销世界多个国家和地区,在国内各大油田和海洋钻井平台也获得广泛的使用。
所属分类:
卧螺离心机.

产品描述

GNCD930系列岩屑甩干机是钻井泥浆不掉落地的核心设备之一,常用于油基泥浆,和复合机泥浆岩屑甩干处理。通常油基泥浆在岩屑甩干机处理前含油量在20%左右,经过岩屑甩干机处理后,可以使得钻屑含油量降低到5%以内。冠能固控是国内较早研发岩屑甩干机的企业,冠能岩屑甩干机经过5代持续改进,更适用于各种复杂工况,使用效果好,耐用寿命长。冠能岩屑甩干机已经远销世界多个国家和地区,在国内各大油田和海洋钻井平台也获得广泛的使用。

冠能岩屑甩干机参数

型号GNCD930GGNCD930G-VFD
处理量(吨/小时) ≤50t/h
参考干燥效果 钻屑含油量≤ 5%
筛篮较大直径 930mm
筛篮缝隙 0.25 ~ 0.5mm
转速 900RPM 0 ~ 900RPM
分离因素 420G 0-420G
油箱容积 48L
空气刀进气压力 0.41Mpa
空气刀供气量 4.8m3/min
主电机功率 55Kw(75HP)
辅电机功率 N/A 11KW(15HP)
油泵电机功率 0.55Kw(0.75HP)
冲洗泵功率 4Kw(5.5HP)
防爆标准 ExdIIBt4/IECEX/A-TEX
防爆柜类型 标准防爆柜 正压智能变频防爆柜
重量 4800kg 4900kg
外形尺寸 2685 X 1290 X 1723mm
以上参数仅供参考!

冠能岩屑甩干机工作原理

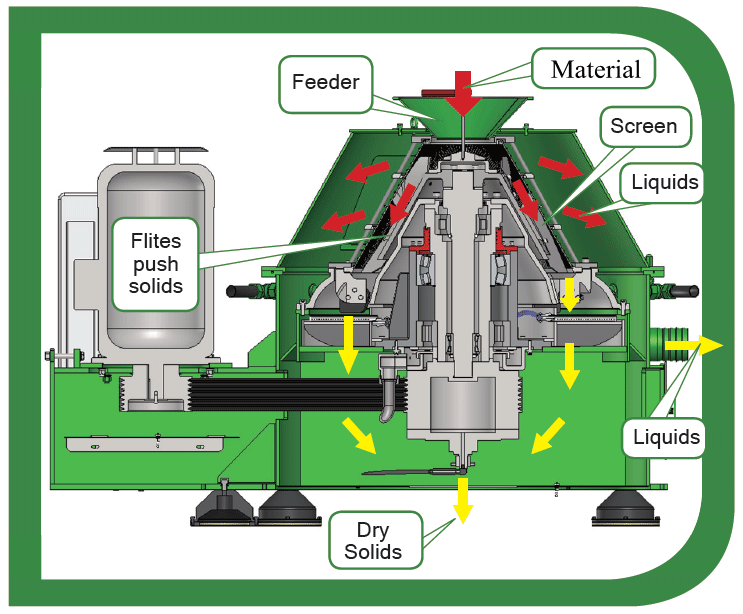

Screen Scroll Centrifuge

GNCD930 系列立式岩屑甩干机利用机械旋转产生的离心力,实现固液混合物分离的一种设备,能将油基岩屑中的液相部分回收起来。岩屑通过入料口 , 经分配盘进入筛篮与螺旋之间的空间。冠能岩屑甩干机转速高达900RPM 分离因素 420G ,在此离心力的作用下 , 液相和小的颗粒 ( 离心液 ) 透过物料层 , 穿过筛篮 , 沿上盖流入机座上部的集液槽内 , 然后通过设在机座两侧的排液管排出机外 ; 钻屑固体部分则保持在筛篮内侧 , 因转子刮刀与筛篮之间有一转速差 , 转子刮刀就将钻屑从筛篮上刮下 , 并将其推送至筛篮底部 , 从而把脱液后的钻井岩屑排放到机器下边的收料漏斗里或者底部螺旋输送器内。这一脱水过程连续不断地进行 , 为可持续性工作设备,能够应用于随钻油基岩屑处理。

工作视频:

成套油泥岩屑甩干机常用配套设备

 Vertical Cuttings Dryer

如上图所示,成套油基岩屑甩干机系统包括如下设备

1.钻机钻井液振动筛(钻机自有设备)
2.接料和送料螺旋输送机
3.岩屑甩干机
6.泥浆回收罐
7.离心机供浆泵
8.泥浆卧螺离心机

对于以上设备组成的油基泥浆不落地处理系统,冠能公司既能提供单独的模块化设备,也能把设备组合到一个翘座上,做成成套油基泥浆岩屑甩干机系统。
