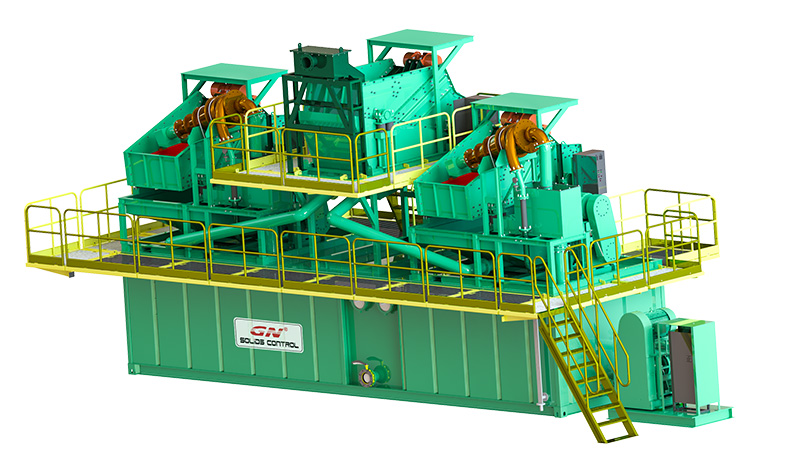

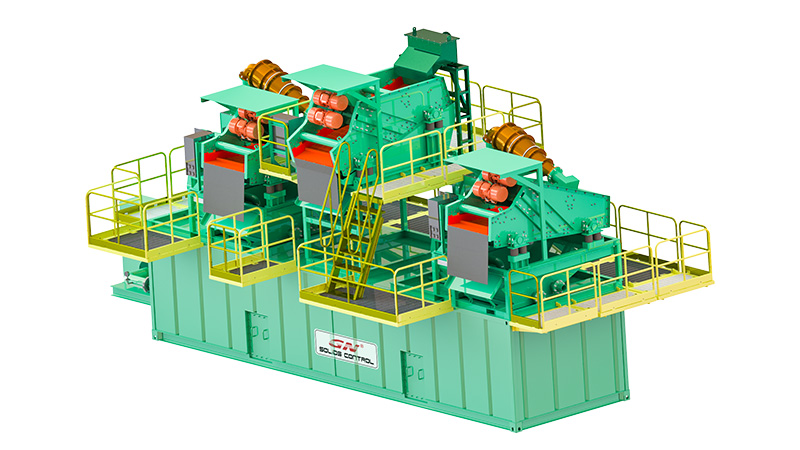

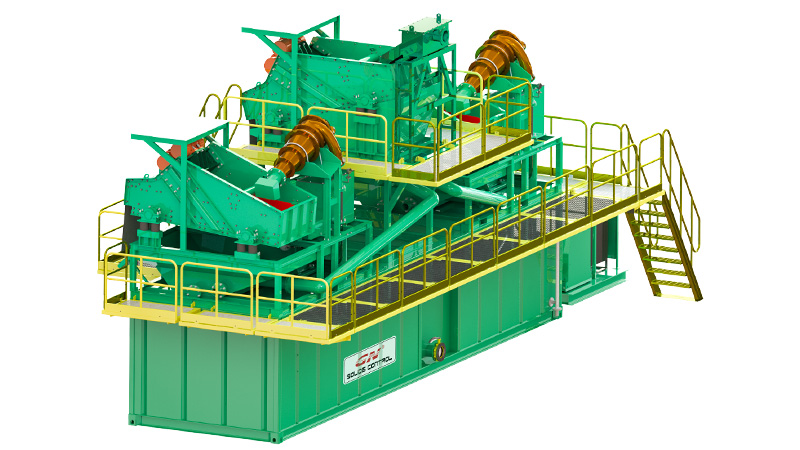

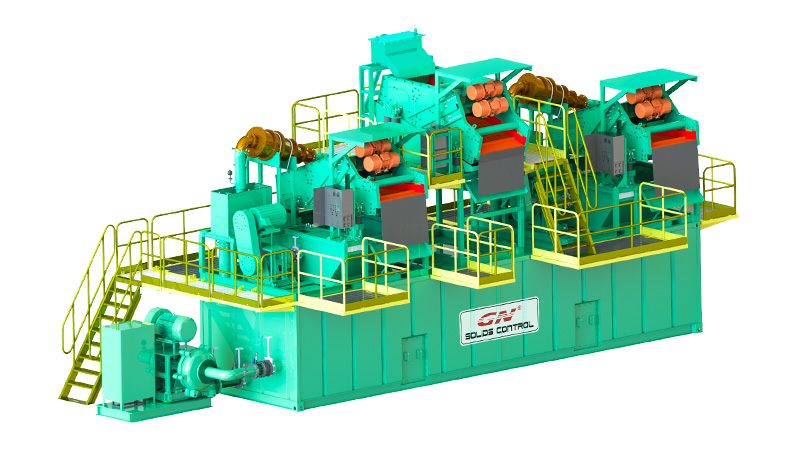

冠能铣槽机泥浆净化系统
冠能铣槽机泥浆净化系统
地下连续墙/深基础工程除砂与泥浆循环回用系统。GNTC-500A 型泥浆净化系统满足铣槽机及地下连续墙施工的大流量泥浆循环要求。
所属分类:
泥浆处理系统.产品描述
-
GNTC-500A 型泥浆处理系统专为铣槽机、液压铣以及地下连续墙施工项目打造，可对大量膨润土泥浆进行持续净化与循环利用。铣槽作业过程中，泥土、砂石、砾石及岩屑会与护壁泥浆混合，随后被从槽内输送至地面。冠能泥浆处理系统可将回浆中的粗、细固体颗粒分离，净化后的泥浆能够重新回用于槽内施工。
GNTC500A 泥浆分离系统适用于深基础工程、地下连续墙、防渗墙、挡水墙、地铁站、地下车库、高层建筑地下室、水库、港口、环保工程等各类泥浆护壁墙体施工场景。
冠能铣槽机泥浆净化系统的应用
在铣槽施工中，铣轮切削土体或岩层，膨润土泥浆则起到支护槽壁的作用，并将开挖产生的渣土输送至地面。携渣泥浆会被排入泥浆处理站，经过筛分、除砂处理后，净化后的泥浆重新泵回槽内，实现循环作业。
冠能铣槽机泥浆处理站能够帮助施工单位稳定泥浆性能、降低固相含量、提升泥浆复用率，保障开挖作业连续稳定开展。
GNTC-500A 技术明细
部件 细目 明细 泥水分离系统 规格型号 GNTC-500A 设备装机功率 179.1 kW 设备总重量 Approx. 45 t 设备单件最大重量 Approx. 13 t 整机外形尺寸：长×宽×高 15 m × 6.1 m × 6.7 m 泥水处理能力 500 m³/h 分离点 60 μm 一级筛分单元 设备单元数量 1 单元设备装机总功率 4.7 kW 单元振动电机型号及功率 2.35 kW 单元泥浆处理能力 500 m³/h 单元筛分面积/筛孔尺寸 2.88 m² 频率 50 or 60 Hz optional 一级旋流
除砂单元设备单元数量 2 单元设备装机总功率 55 kW / each 单元泥水处理能力 260 m³/h / each 分离切点d50 60 μm 单元设备旋流器数量，型号 1, 20inch FX500 / each 渣浆泵流量及扬程 Q = 260 m³/h, H = 25 m /each 振动脱水
筛分单元设备单元数量 2 单元设备装机功率 4.7 kW / each 振动电机型号及功率 2.35 kW 固体含水率 2.88 m² / each 筛分面积/筛孔尺寸 50 or 60 Hz optional 进浆分配/应急单元 进浆通径 DN200 外排单元 外排渣浆泵功率 55 kW 外排渣浆泵流量及扬程 Q = 500 m³/h, H = 15 m 典型工艺流程
- 铣槽机回流泥浆进入一级振动粗筛；
- 粗筛去除大块渣土、砾石、粗岩屑；
- 泥浆泵送至水力旋流除砂单元，分离细砂；
- 分离固相经振动脱水筛脱水，便于干渣清运；
- 净化合格泥浆收集，回槽或进入泥浆储备罐循环使用。
冠能铣槽机泥浆净化系统的特点与优势
- 专为适配铣槽机大流量泥浆循环；
–专为铣槽机、地下连续墙大流量泥浆循环工况开发，连续处理回流泥浆，保障成槽效率。专为铣槽机、地下连续墙大流量泥浆循环工况开发，连续处理回流泥浆，保障成槽效率； - 多级固相分离，泥浆品质稳定；
– 采用振动粗筛 + 水力旋流除砂 + 振动脱水筛三级分离工艺，逐级去除不同粒径固相，显著提升回用泥浆质量； - 大处理量，适配大型深基础工程；
–可按项目泥浆流量、地层条件定制配置；大流量机型适配大型地连墙、深基坑、连续成槽施工； - 高效固相分离，泥浆高回用率；
- 模块化设计，现场布置灵活；
- 配置可调，适配不同地层；
- 重载工业级设计，运行稳定可靠。
企业技术积累
冠能固控深耕油气钻井、水平定向钻、隧道盾构、建筑泥浆、矿山、环保领域，拥有成熟的泥浆处理、固相控制、泥浆分离设备应用经验。为铣槽机 / 地下连续墙工程提供成熟、可靠的泥浆净化解决方案。
一体化泥浆管理方案
冠能可成套提供：泥浆净化站、泥浆罐、输送泵、管路、制浆系统、电控柜，输出完整泥浆循环系统，助力项目搭建一体化泥浆管理体系。
