非开挖泥浆净化装置

非开挖泥浆净化装置

冠能非开挖泥浆净化装置,专门为非开挖泥浆和打桩泥浆处理而设计。我们标准化的泥浆净化系统分为两大系列,D 系列为经济型的泥浆净化装置,其特点是结构紧凑,便于移动,处理效率高,成本低,常用于小型非开挖钻机,和打桩机的泥浆净化回收。D 系列泥浆净化装置产品功能主要用于泥浆的净化回收,不具备储存泥浆和混配泥浆的功能,需要额外配置储浆罐和混浆设备。G 系列为高配型的泥浆净化回收系统,G 系列产品综合了泥浆净化回收,泥浆储存和泥浆混配的功能为一体,且分多级净化处理,能够满足高端和大型钻机的使用需求。
所属分类:
泥浆处理系统.

产品描述

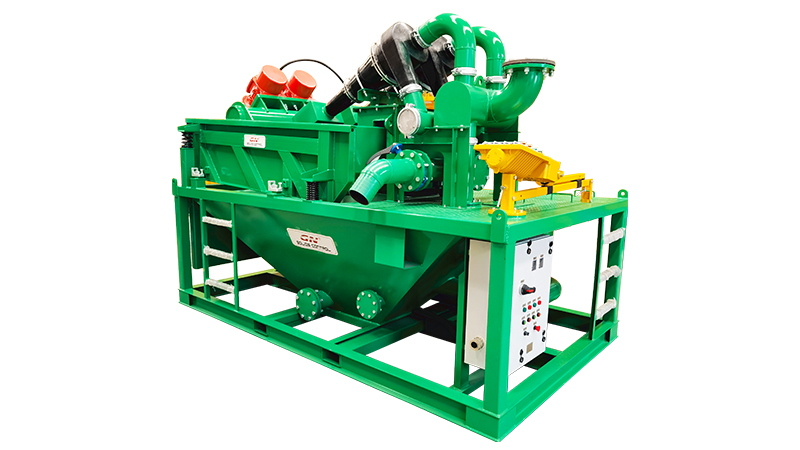

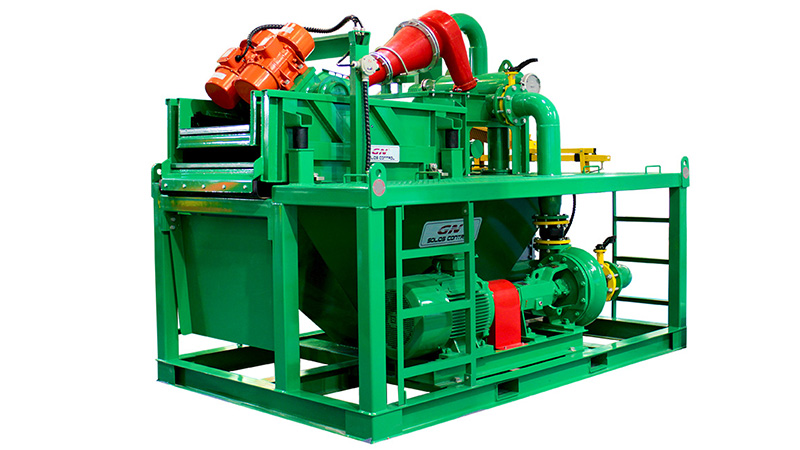

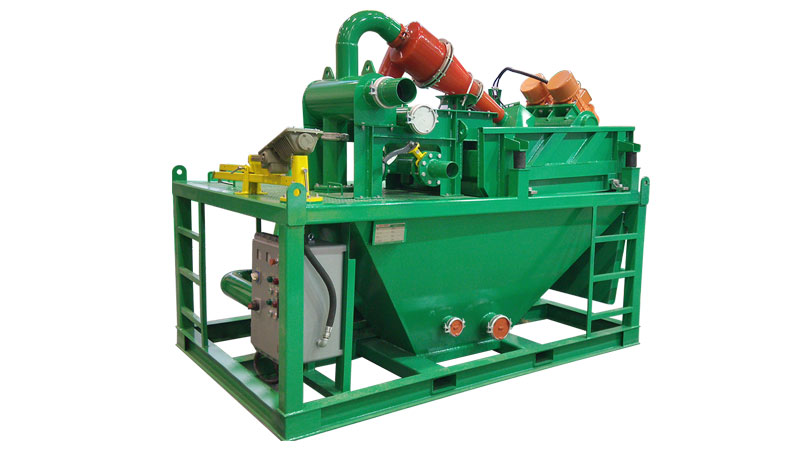

非开挖泥浆净化装置

冠能非开挖泥浆净化装置,专门为非开挖泥浆和打桩泥浆处理而设计。我们标准化的泥浆净化系统分为两大系列,D 系列为经济型的泥浆净化装置,其特点是结构紧凑,便于移动,处理效率高,成本低,常用于小型非开挖钻机,和打桩机的泥浆净化回收。D 系列泥浆净化装置产品功能主要用于泥浆的净化回收,不具备储存泥浆和混配泥浆的功能,需要额外配置储浆罐和混浆设备。G 系列为高配型的泥浆净化回收系统,G 系列产品综合了泥浆净化回收,泥浆储存和泥浆混配的功能为一体,且分多级净化处理,能够满足高端和大型钻机的使用需求。

202201221033


D系列非开挖泥浆净化装置型号:

  • GNMS-200D 处理量为200GPM,50m3/h
  • GNMS-500D 处理量为500GPM,120m3/h
  • GNMS-1000D 处理量为1000GPM,240m3/h
  • 其余更大处理量的产品需要定制

D 系列泥浆净化装置主要应用领域:

  • 非开挖定向穿越
  • 小型盾构工程
  • 打桩工程
  • 采矿取芯钻或水井钻探等


D系列泥浆净化装置工作原理

非开挖工程钻探泥浆,由渣浆泵从工作机械(或沉淀池)(1)抽吸来的泥浆通过振动筛的录井罐(2)进入泥浆回收系统 的振动筛(3)的底层粗筛进行处理,污浆中粗颗粒被筛分出来,然后进入储浆槽(4),由砂泵(5)从 槽内抽吸,将具有一定动能的泥浆沿管线从除砂器(6)进浆口切向射入,由旋流器把粒径细微的泥砂从 其下端的滴流嘴排出落入振动筛(3) 的上层细筛上。经细筛脱水筛选后,较干燥的细渣料分离出来,透过 细筛的泥浆再次返回储浆槽(4)内。而旋流器(6)处理后的干净泥浆从旋流器溢流管进入中储箱(7), 然后沿出浆管输送出去或回归到储浆槽(4)。

在泥浆循环过程中,由中储箱与储浆槽之间的一个液位浮标(8)保持储浆槽内的液面高度恒定。一 旦储浆槽内输出的泥浆量大于供给的,那么液位浮标将随液面的下降而下落,此时中储箱的泥浆就通过 开启的补浆管转送到储浆槽内,液面因此上升而恢复原状;如果供浆量大于输出的,储浆槽将溢流以防 止漫浆。当要求更高质量的泥浆时,可通过减少总进浆量,重复旋流器中的泥浆分选过程以达到目的。

非开挖泥浆净化装置典型布置

  1. 泥浆坑
  2. 液下渣浆泵
  3. 泥浆回收系统
  4. 储浆罐
  5. 出浆管线
  6. 射流混浆装置


冠能非开挖泥浆净化装置产品优势

  1. 泥浆净化装置振动筛采用高频直线振动筛,振动强度达7.1G,筛箱底框采用不锈钢材质。
  2. 振动电机采用国际意大利OLI品牌或者美国马丁品牌。
  3. 泥浆净化装置旋流器采用全聚氨酯耐磨材料。
  4. 砂泵采用机械密封,耐磨球铁泵壳和叶轮,使用寿命长,便于维修。
  5. 电控柜采用铝合金材料,防雨防尘防爆,电气原件采用西门子或者施耐德品牌。

除了经济型非开挖泥浆净化装置外,冠能固控还提供高配型复合式泥浆净化装置,想情请访问:www.gngukong.com/Management/6.html
